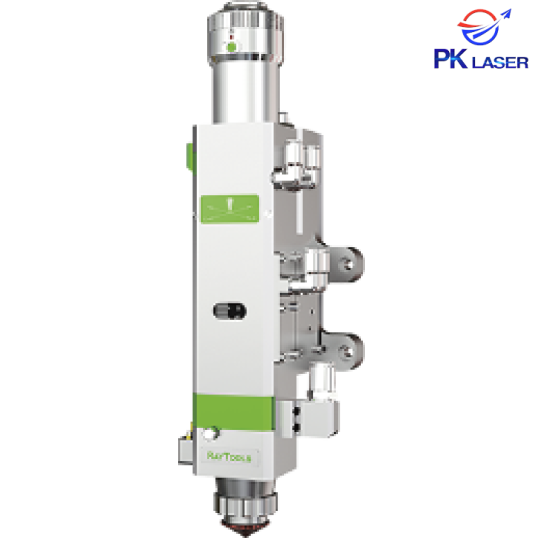

Đầu Cắt Laser Lấy Nét Tự Động BM109
Đầu Cắt Laser Lấy Nét Tự Động BM109
-
Liên hệ
-
272
Mô Tả Sản Phẩm
| Dòng BM109 là đầu cắt sợi quang tự động hội tụ do Swiss RAYTOOLS AG phát hành năm 2017. Sản phẩm được trang bị động cơ servo bên ngoài và bộ điều khiển bên trong, có thể điều khiển đèn hội tụ tự động thay đổi vị trí trong phạm vi khoảng 17mm bằng cơ chế tuyến tính. Người dùng có thể liên tục hội tụ thông qua chương trình cài đặt để hoàn thành việc đục lỗ nhanh các tấm dày và tự động cắt các tấm có độ dày và vật liệu khác nhau. |
 |
| Đầu Cắt Laser Lấy Nét Tự Động BM109 |
Đặc Trưng
-
Thiết kế dạng mô-đun, dễ bảo trì.
-
Hai đường làm mát bằng nước.
-
Tự động lấy nét để giảm sự can thiệp của con người và cải thiện hiệu quả cắt và đục.
-
Có 3 kính bảo vệ (trên, giữa và dưới) để bảo vệ thấu kính hội tụ và chuẩn trực.
-
Đầu cắt được cấp bằng sáng chế chống bụi đạt chuẩn IP65. Ngăn bụi toàn diện.
Thông Số Kỹ Thuật
| Model | BM109 | |
| Công suất laze | ≤1.5kW | |
| Giao diện cáp quang | QBH, QD | |
| Khẩu độ lấy nét | 26 mm | |
| Tự động lấy nét | ||
| 1 | Phạm vi | +8 ~ -9 mm |
| 2 | Gia tốc lấy nét | ≤10 m/s² |
| 3 | Vận tốc lấy nét | ≤6 m/phút |
| 4 | Độ chính xác | ≤0.05 mm |
| Hệ thống làm mát bằng nước | ø6, Tối đa 5.2 Bar (0.52Mpa), Lưu lượng tối thiểu 1.8l/phút | |
| Nhiệt độ làm việc | 5 ~ 55oC | |
| Nhiệt độ bảo quản | -25～+55oC | |
| Trọng lượng | 3 kg | |
Thông Số Phụ Kiện
| Kính bảo vệ trên (Protective lens) | Ø24.9 * 1.5 mm |
| Kính bảo vệ dưới | giữa (Protective lens) | Ø27.9 * 4.1 mm |
| Kính chuẩn trực (Collimating lens) | D28 F100 mm |
| Kính hội tụ (Focusing lens) | D28 F125 | F150 mm |
| Vòng đệm ngăn kính bảo vệ trên (Seal ring top) | 29.4 x 20.2 x 3.45 mm |
| Vòng đệm ngăn kính bảo vệ dưới (Seal ring lower) | 32.2 x 24 x 3.55 mm |
| Sứ (Ceramic part) | D32 M14 |
| Béc cắt (Nozzle) | D32 |
